​2010年4月18日浙江一家客户2800吨每天超纯水系统在维客户现场洗膜


上海利顺环保工程有限公司

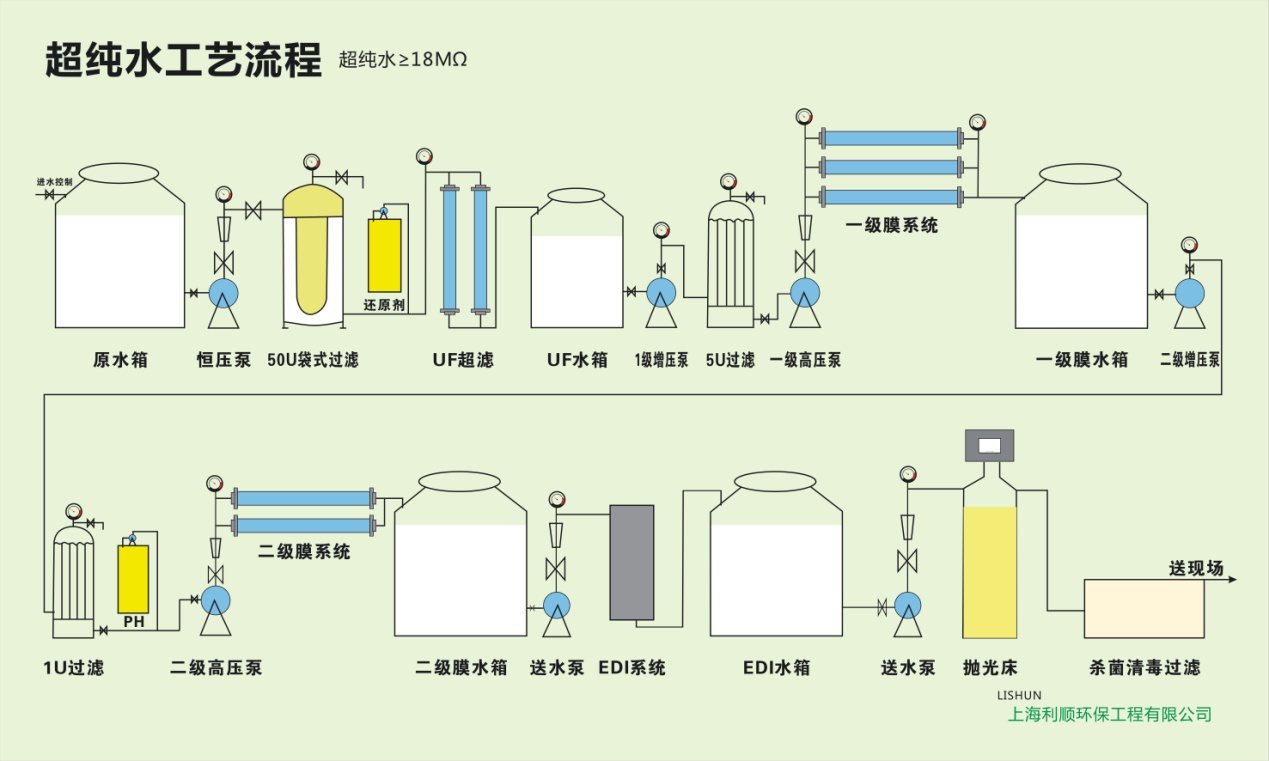

超纯水工艺流程 (产水电阻率 (产水电阻率≥18MΩ)

进水控制→ 原水箱→ 额定恒压泵→ 50U 袋式过滤→ 加药还原剂→ UF 超滤系统→ 超滤产水箱→ 一级增压泵→ 一级 5U 保安过滤→ 一级高压泵→ 一级RO 膜系统→ PH 调节剂系统→ 二级 1U 精密过滤→ 二级高压泵→ 二级 RO 膜系统→ 二级产水箱→ 纯水送水泵→ EDI 系统→ EDI 产水箱→ EDI 送水泵→ 抛光混床→ 紫外线装置→ 0.22U 高精密过滤→ 共现场使用

注:整套系统包含启停机自动冲洗、全自动运行、压力过载保护、水质超标

报警等自动化功能。

工艺功能简述:

1、进水控制,具有原水箱水位高、低控制,以及进水阀开、关控制;

2、额定恒压泵,具有低压、缺水、高压等自动保护功能,可确保水压、水量的稳定性;

350U 袋式过滤,可截留水里 50U 以上的颗粒物、胶体物及铁锈等;

4、加药还原剂,可以还原水中所含的余氯;

5UF 超滤系统,可有效滤除水中的细菌、胶体、悬浮物、铁锈、大分子有机物等有害物质,并降低水的浊度;

6、超滤产水箱, 超滤产水首先进入超滤水箱,同时可对一级 RO 膜的供给起到缓冲作用,

水箱内安装高液位、低液位计;

7、一级增压泵及保安过滤,主要功能是截留水中 5μm 以上颗粒物和胶体物质,确保后序的一级 RO 膜分离系统安全稳定运行;

8、一级高压泵,主要是给一级 RO 膜系统增压,同时此泵具有缺水、低压、高压自动保护功能;

9、一级 RO 膜分离系统,主要是对水中的离子、细菌、盐分进行浓缩分离作用;

10、一级 RO 系统产水箱,一级 RO 膜产水首先进入水箱,同时可对二级 RO 膜的供给起到缓冲作用, 水箱内安装高液位、低液位计;

11PH 调节系统,为加药机加药箱、添加微量氢氧化钠,调节二级 RO 膜系统进水 PH 值;

12、二级增压泵及二级 1U 精密过滤,可截留 1U 微小的颗粒物和胶体物质,确保后序的二级 RO 膜分离系统安全稳定运行;

13、二级高压泵,主要为二级 RO 膜系统增压、同时泵具有缺水、低压、高压自动保护功能;

14、二级 RO 膜分离系统,主要是对一级 RO 膜产水中的离子、细菌、盐分进行再次浓缩分离,确保水里面的离子含量和盐分细菌等符合医药用纯化水标准;

15、二级 RO 膜水箱,主要储存二级 RO 膜产水,箱内安装有杀菌灯管,确保水箱内部细菌不再生长,保证后序的 EDI 系统不受影响或损坏,确保系统安全稳定运行;

16、纯水送水泵,可设定恒压(2-6 公斤)稳压供水,水泵具有缺水及过载自动保护功能;

17EDI 系统,EDI 是一种电除盐设备,主要是在电场的作用下实现水中离子的定向迁移,从而达到水的深度净化除盐,并通过水电解产生的氢离子和氢氧根离子对装填树脂进行连续再生,因此 EDI 制水过程不需酸、碱化学药品再生即可连续制取高品质超纯水;

18EDI 产水箱,主要储存 EDI 产水,确保后序供水;

19EDI 送水泵,确保现场用水水量、水压稳定,可设定恒压(2-6 公斤)稳压供水,水泵具有缺水及过载自动保护功能;

20、抛光树脂系统,可确保水质稳定输送至现场;

21、紫外线装置,可确保纯化水无细菌;

22 、高精密 0.22U 过滤,主要截留 0.22U 以上的颗粒物、细菌、胶体物等,可确保现场用水的安全性。
